Selon plusieurs études sur les besoins en matières premières, une voiture électrique mobilise nettement plus de minéraux qu’un modèle thermique équivalent. Mais savez-vous comment fonctionne un moteur électrique pour transformer cette matière et l’énergie de la batterie en mouvement fluide ?
Il est souvent difficile de visualiser les forces invisibles qui propulsent votre véhicule sans le moindre bruit d’explosion. Nous allons détailler ensemble l’interaction entre le stator et le rotor pour vous aider à comprendre cette technologie.
- Comment fonctionne un moteur électrique et ses principes physiques
- 2 types de courants pour des technologies différentes
- Comment l’électronique de puissance pilote-t-elle la machine ?
- Performance durable et enjeux des matériaux actuels
Comment fonctionne un moteur électrique et ses principes physiques
Le moteur électrique convertit l’énergie électrique en mouvement mécanique via la force de Lorentz. L’interaction entre le champ magnétique du stator et le courant du rotor crée un couple moteur indispensable à la traction.
Force mécanique apparaissant lorsqu’un conducteur traversé par un courant électrique est placé dans un champ magnétique.
La force de Lorentz pour créer le mouvement
Lorsqu’un courant traverse un conducteur placé dans un champ magnétique, une force mécanique apparaît. C’est la loi de Lorentz. Cette poussée invisible constitue le moteur de tout le système. Elle transforme l’électricité en action concrète.
Les électrons en mouvement subissent une déviation perpendiculaire au champ magnétique. Cette pression constante sur les fils de cuivre génère alors le couple nécessaire à la rotation. C’est ainsi que la transmission de voiture reçoit son énergie.
L’intensité de cette force dépend directement de la puissance du courant injecté. Plus le flux électrique est dense, plus le mouvement devient puissant. Vous contrôlez ainsi la vigueur de la propulsion par simple modulation électrique.

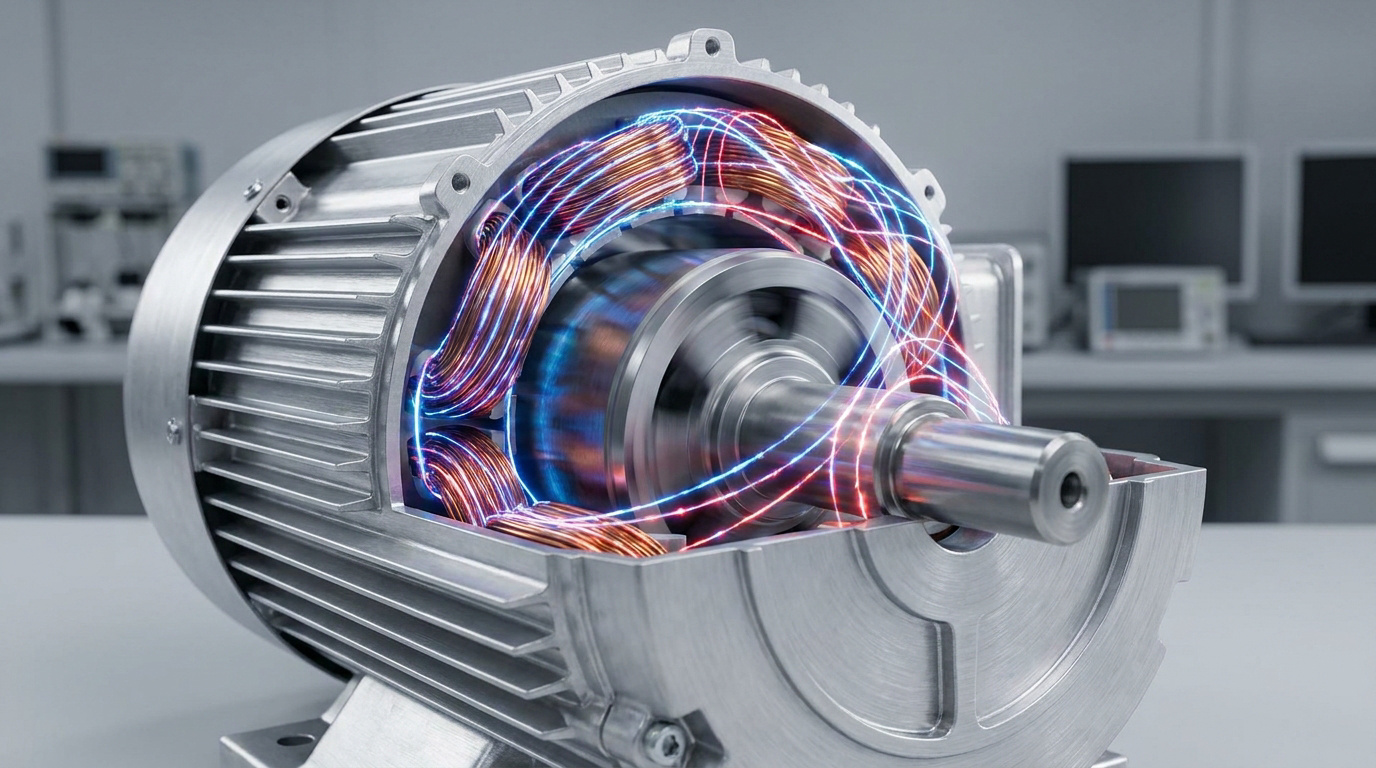

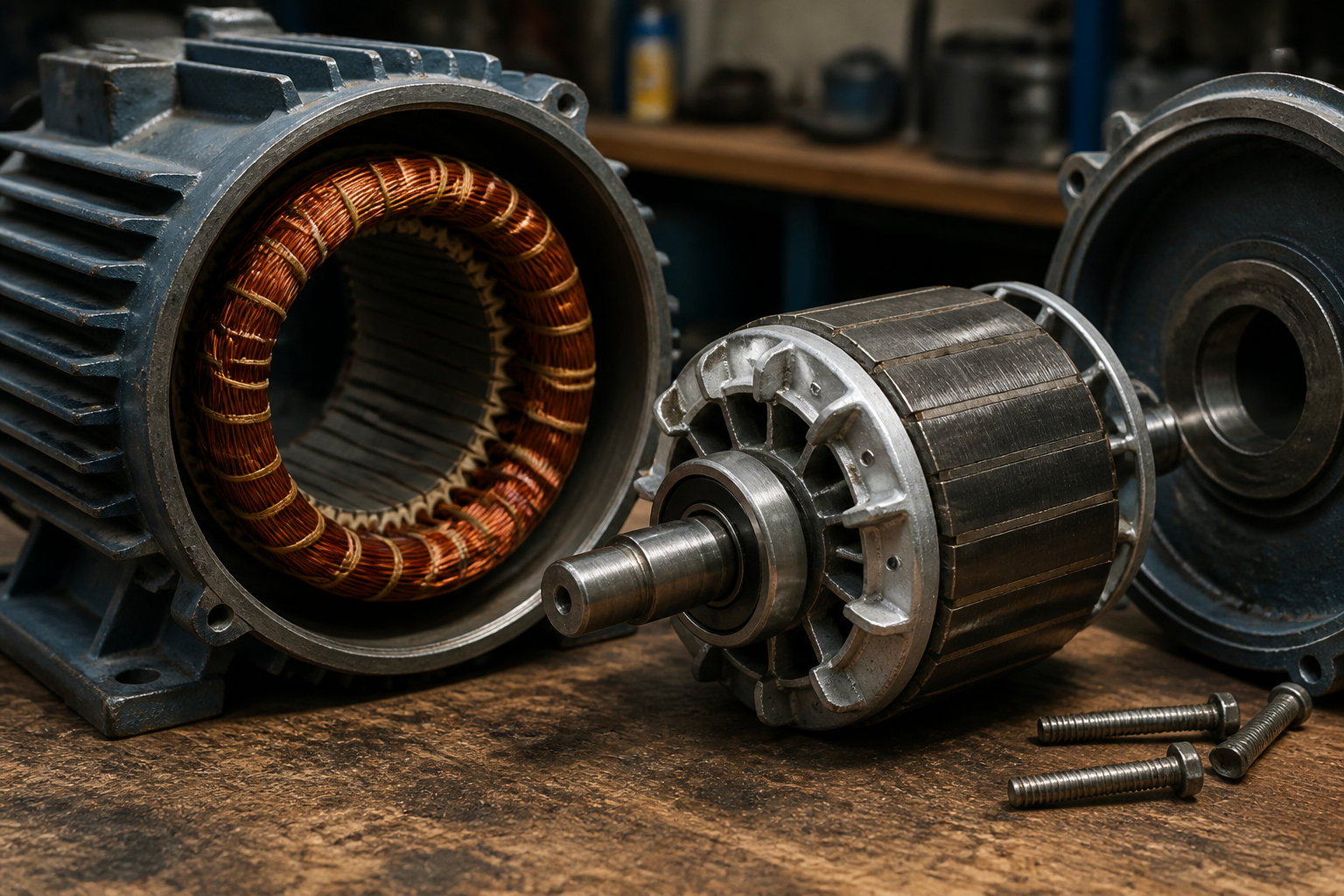

Le duo stator et rotor en action
Le stator est la carcasse fixe contenant les bobinages en cuivre. Il génère un champ magnétique tournant grâce au courant. Cette rotation magnétique est le premier maillon de la chaîne cinétique interne.
Le rotor est la partie mobile située au centre de la machine. Il tente de s’aligner en permanence sur le champ tournant du stator. Ce rattrapage constant provoque la rotation physique de l’arbre moteur.
L’entrefer, cet espace millimétrique entre les deux composants, est fondamental pour la performance. Un alignement parfait garantit un rendement optimal. Sans cette synchronisation précise, l’énergie se dissipe inutilement sous forme de chaleur résiduelle.
| Composant | État | Fonction principale |
|---|---|---|
| Stator | Fixe | Génère le champ magnétique tournant |
| Rotor | Mobile | Suit le champ et entraîne l’arbre |
2 types de courants pour des technologies différentes
Si le principe magnétique reste universel, la manière d’alimenter la machine change radicalement selon le type de courant utilisé, continu ou alternatif.
Inversion du courant dans les modèles continus
Le collecteur et les balais en graphite assurent le contact avec le rotor. Ils acheminent l’énergie en autorisant le mouvement rotatif, tout en subissant une usure mécanique par frottement.
Le collecteur inverse la polarité à chaque demi-tour. Ce mécanisme maintient la rotation continue. Il évite ainsi que le rotor ne se bloque net.

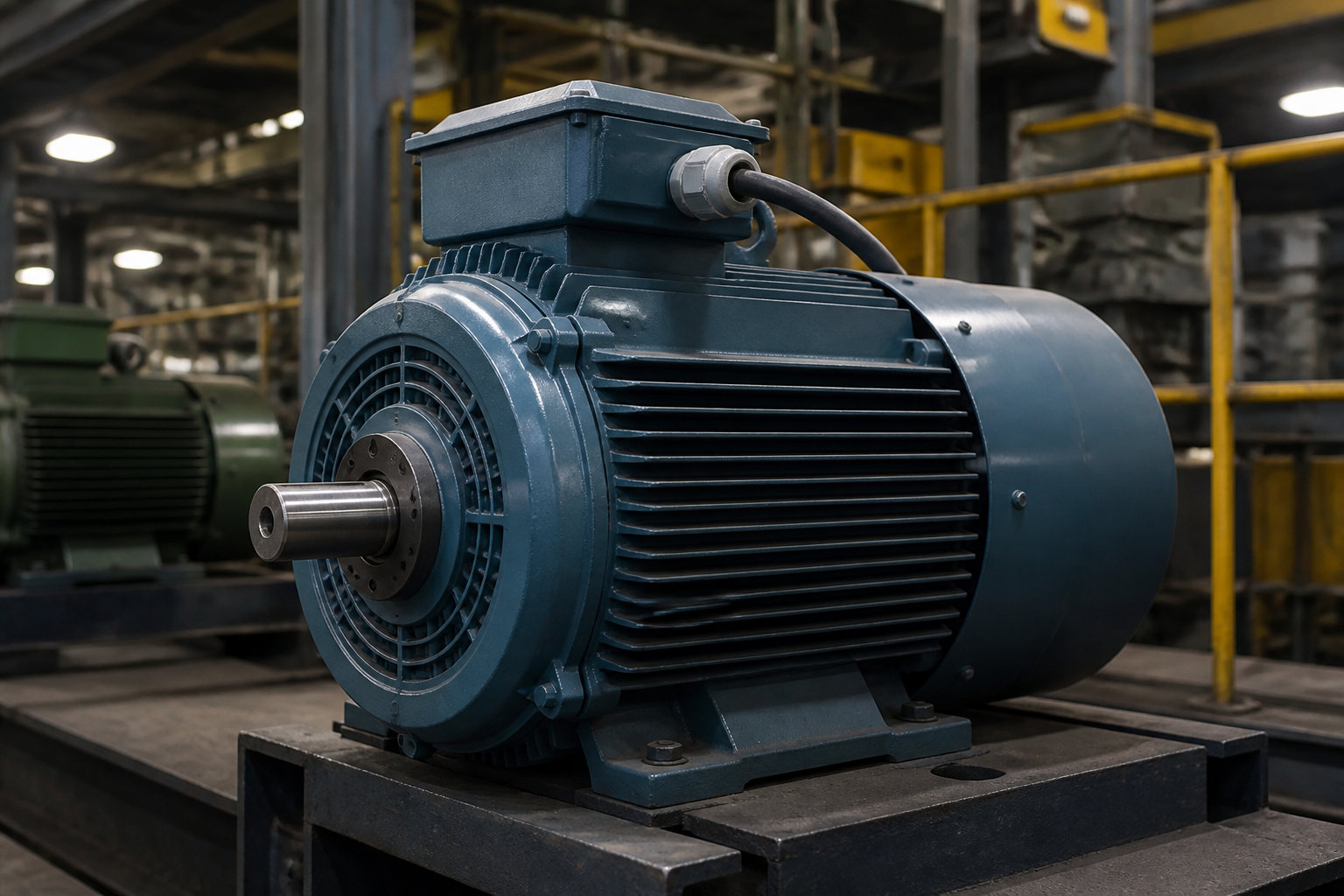

Suprématie du moteur asynchrone dans l’industrie
Le rotor tourne moins vite que le champ du stator. Ce glissement magnétique induit dans le rotor le courant nécessaire au mouvement. Sans ce décalage, aucun couple n’apparaîtrait.
Sa robustesse exemplaire justifie son usage massif en usine. L’absence de balais réduit l’entretien au strict minimum. C’est la solution idéale pour les machines industrielles.
- Robustesse mécanique
- Coût de fabrication réduit
- Entretien minimal sans balais
Précision des moteurs synchrones triphasés
Ici, le rotor suit exactement la vitesse du champ magnétique. L’absence de glissement garantit une précision cruciale. Ce contrôle rigoureux est indispensable pour certaines applications techniques.
Glissement, robustesse, usage industriel intensif.
Vitesse synchrone, aimants, rendement automobile élevé.
Les aimants permanents augmentent le rendement énergétique global. On les retrouve dans les véhicules électriques pour maximiser l’autonomie. Ce facteur aide à choisir entre voiture hybride ou électrique.
Comment l’électronique de puissance pilote-t-elle la machine ?
Au-delà de la simple mécanique, c’est l’intelligence électronique qui module aujourd’hui la force et la souplesse de ces moteurs.
Variateurs de fréquence et économies d’énergie
Le variateur modifie la fréquence du courant alternatif. Cette action permet de piloter précisément la vitesse de rotation. Vous évitez ainsi de faire tourner le moteur à plein régime inutilement. Le contrôle devient alors total et fluide.
Les gains énergétiques sur les pompes sont massifs. En adaptant la puissance au besoin réel, votre consommation chute drastiquement. C’est un levier majeur pour l’efficacité des bâtiments modernes.
Récupération d’énergie lors du freinage
Le moteur électrique possède une réversibilité naturelle. En phase de décélération, il devient un générateur. L’énergie cinétique du véhicule est alors transformée en courant électrique exploitable par le système.
Ce flux renvoyé prolonge l’autonomie de quelques précieux kilomètres. C’est le principe du freinage régénératif, devenu un standard sur tous les modèles électrifiés. Les batteries de traction profitent directement de cet apport gratuit.
| Phase de conduite | Rôle du moteur | Flux d’énergie | Résultat |
|---|---|---|---|
| Accélération | Moteur | Batterie vers moteur | Consommation |
| Vitesse stabilisée | Moteur | Maintien du flux | Consommation réduite |
| Freinage | Générateur | Moteur vers batterie | Récupération |
Onduleurs pour la propulsion des véhicules
L’onduleur agit comme le cerveau de la voiture. Il convertit le courant continu de la batterie en courant alternatif triphasé. Cette transformation est vitale pour alimenter le moteur de traction. Sans lui, aucune propulsion n’est possible.
L’onduleur ajuste le couple instantanément selon votre pression sur l’accélérateur. Cette gestion fine des phases électriques garantit une réactivité immédiate. Vous obtenez ainsi une conduite parfaitement fluide et dynamique.
Performance durable et enjeux des matériaux actuels
La quête de performance ne doit pas faire oublier les contraintes physiques et environnementales liées aux matériaux qui composent ces machines.

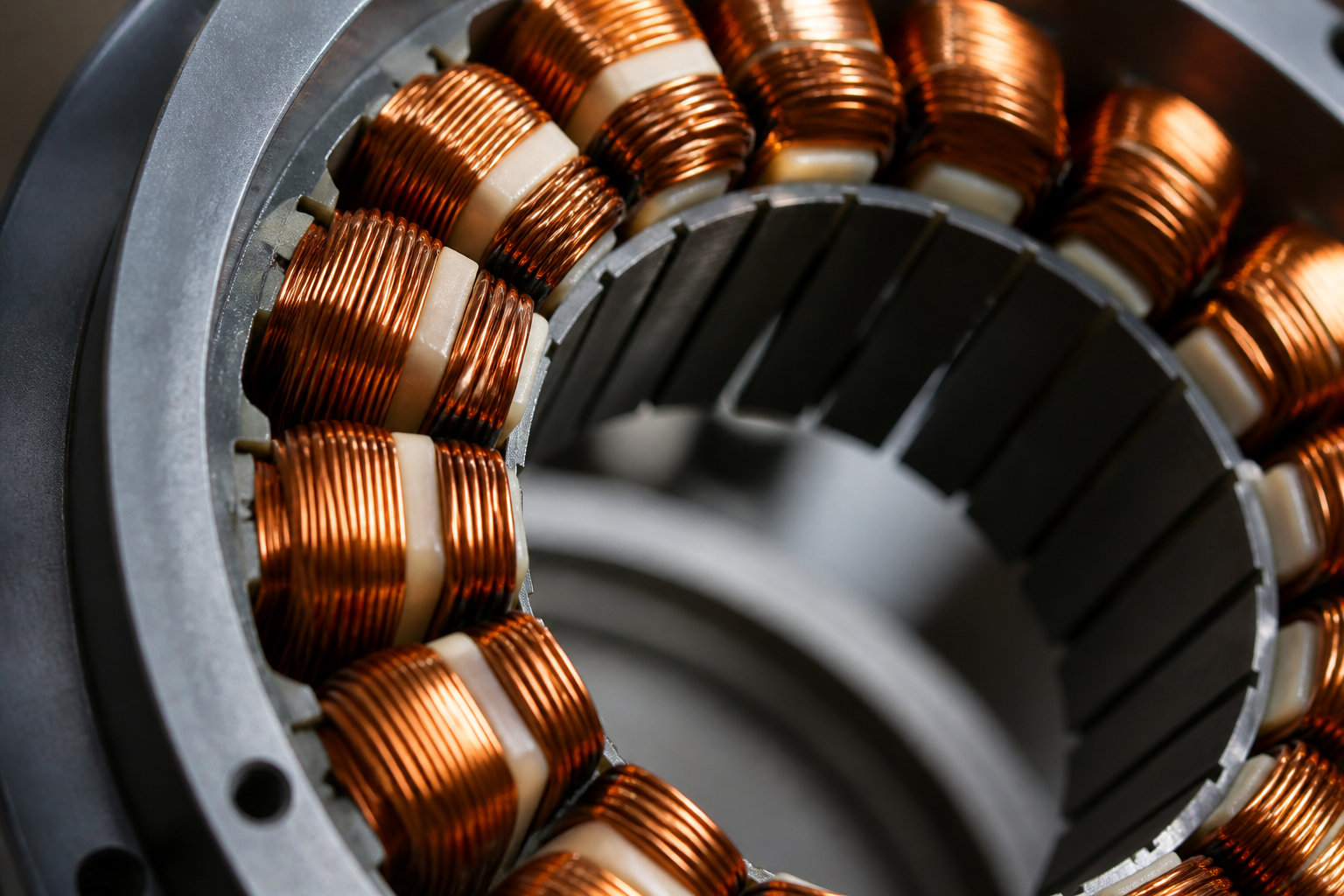

Cuivre et terres rares pour l’efficacité
Le cuivre équipe les bobinages tandis que les terres rares composent les aimants. Ces métaux garantissent une conductivité et un magnétisme exceptionnels. Ils constituent les piliers du rendement actuel.
Pourtant, l’impact écologique de leur extraction interroge. La rareté des ressources pose des défis de recyclage. C’est un enjeu pour l’industrie verte.
Gestion thermique et dissipation des calories
Tout moteur chauffe par effet Joule. Une ventilation efficace évacue ces calories. Sans refroidissement, les isolants des bobinages finissent par se dégrader prématurément.
Risque de dégradation des isolants et perte de performance des aimants en cas de surchauffe.
Une chaleur excessive réduit la puissance. Maintenir un refroidissement stable prolonge la vie du moteur.
Signes d’usure et entretien des roulements
Surveillez les bruits anormaux ou les vibrations suspectes. Ce sont les premiers signes d’une défaillance des roulements. Un diagnostic rapide évite une casse totale.
- Sifflements aigus
- Vibrations excessives
- Odeur de chaud
- Hausse de consommation
Le graissage périodique demeure fondamental. Une inspection régulière des connexions assure la fiabilité. Un moteur bien entretenu peut durer plusieurs décennies.
Comprendre comment fonctionne un moteur électrique repose sur l’interaction électromagnétique entre stator et rotor via la force de Lorentz. Maîtriser ces principes vous permet d’optimiser vos installations et d’anticiper l’usure mécanique pour garantir une performance durable. Agissez dès maintenant pour assurer la longévité de vos équipements et propulser votre efficacité énergétique vers l’avenir.
FAQ
Comment le moteur électrique parvient-il à créer un mouvement mécanique ?
Le fonctionnement d’un moteur électrique repose sur le principe de l’électromagnétisme, et plus précisément sur la force de Lorentz. Lorsqu’un courant électrique traverse un conducteur placé au sein d’un champ magnétique, une force physique est générée. C’est cette interaction invisible qui permet de convertir l’énergie électrique en une force de rotation concrète.
Pour assurer un mouvement fluide et continu, le moteur utilise deux éléments clés : le stator, qui reste fixe et génère le champ magnétique, et le rotor, qui est la partie mobile. La poussée exercée sur le rotor le contraint à tourner, entraînant ainsi l’arbre moteur pour produire un travail mécanique.
Quels sont les éléments indispensables qui composent un moteur électrique ?
Un moteur électrique est principalement constitué d’un stator et d’un rotor. Le stator est la carcasse fixe contenant des bobinages en cuivre qui créent un champ magnétique. Le rotor, monté sur un axe, réagit à ce champ pour initier la rotation. L’espace infime entre ces deux pièces, appelé entrefer, est crucial pour garantir un rendement énergétique optimal.
D’autres composants assurent la pérennité et le bon fonctionnement de l’ensemble. Les roulements facilitent la rotation de l’arbre avec un minimum de friction, tandis qu’un ventilateur interne permet de dissiper la chaleur produite par l’effet Joule. Enfin, un boîtier de protection enveloppe ces éléments pour les isoler des agressions extérieures.
Quelle est la différence entre un moteur synchrone et un moteur asynchrone ?
La distinction majeure réside dans la vitesse de rotation du rotor par rapport au champ magnétique du stator. Dans un moteur synchrone, le rotor tourne exactement à la même vitesse que le champ magnétique. Cette technologie, utilisant souvent des aimants permanents, offre une grande précision et un excellent rendement, ce qui explique son usage fréquent dans les véhicules électriques modernes.
À l’inverse, le moteur asynchrone (ou moteur à induction) présente un léger décalage appelé glissement : le rotor tourne un peu moins vite que le champ magnétique. Cette conception est particulièrement appréciée dans l’industrie pour sa robustesse et son entretien réduit, car elle ne nécessite pas de balais pour fonctionner.
Pourquoi certains moteurs utilisent-ils des balais et un collecteur ?
Ces composants sont spécifiques aux moteurs à courant continu. Le collecteur et les balais en graphite agissent comme un commutateur mécanique. Leur rôle est d’inverser périodiquement le sens du courant dans les bobines du rotor afin de maintenir le couple moteur dans la même direction. Sans cette inversion constante, le rotor se bloquerait après un demi-tour.
Bien que cette technologie soit simple et peu coûteuse à produire, elle nécessite un entretien régulier. En effet, le frottement des balais sur le collecteur provoque une usure naturelle et peut générer des étincelles ou de la chaleur, contrairement aux technologies sans balais (brushless) plus modernes.
Comment peut-on identifier les signes d’une défaillance sur un moteur électrique ?
Vous pouvez repérer une usure prématurée en restant attentif à certains signaux anormaux. Des sifflements aigus ou des vibrations excessives indiquent généralement une fatigue des roulements. De même, une odeur de chaud ou une augmentation inexpliquée de la consommation électrique doivent vous alerter sur une surchauffe potentielle des bobinages.
Un entretien préventif, incluant le graissage des paliers et le nettoyage des circuits de ventilation, est essentiel pour prolonger la durée de vie de votre équipement. Une inspection régulière des connexions électriques permet également d’éviter des pannes lourdes qui pourraient compromettre l’intégrité du système mécanique.
