Votre voyant de batterie reste allumé ou vos équipements électriques faiblissent mystérieusement ? Réussir le branchement alternateur est la solution pour restaurer une charge stable et protéger l’électronique de votre véhicule. Ce guide vous explique comment identifier les bornes B+, D+ ou W et choisir le schéma de câblage adapté pour garantir une tension optimale à chaque démarrage.
- Repérer les bornes et sécuriser l’intervention électrique
- Schémas de câblage pour réussir le branchement de l’alternateur
- Rôle de l’excitation et impact de la section des câbles
- Diagnostic des pannes et tests de charge au multimètre
Repérer les bornes et sécuriser l’intervention électrique
Commençons par la base, car avant de sortir les clés de douze, il faut savoir où l’on met les doigts pour ne pas tout griller.

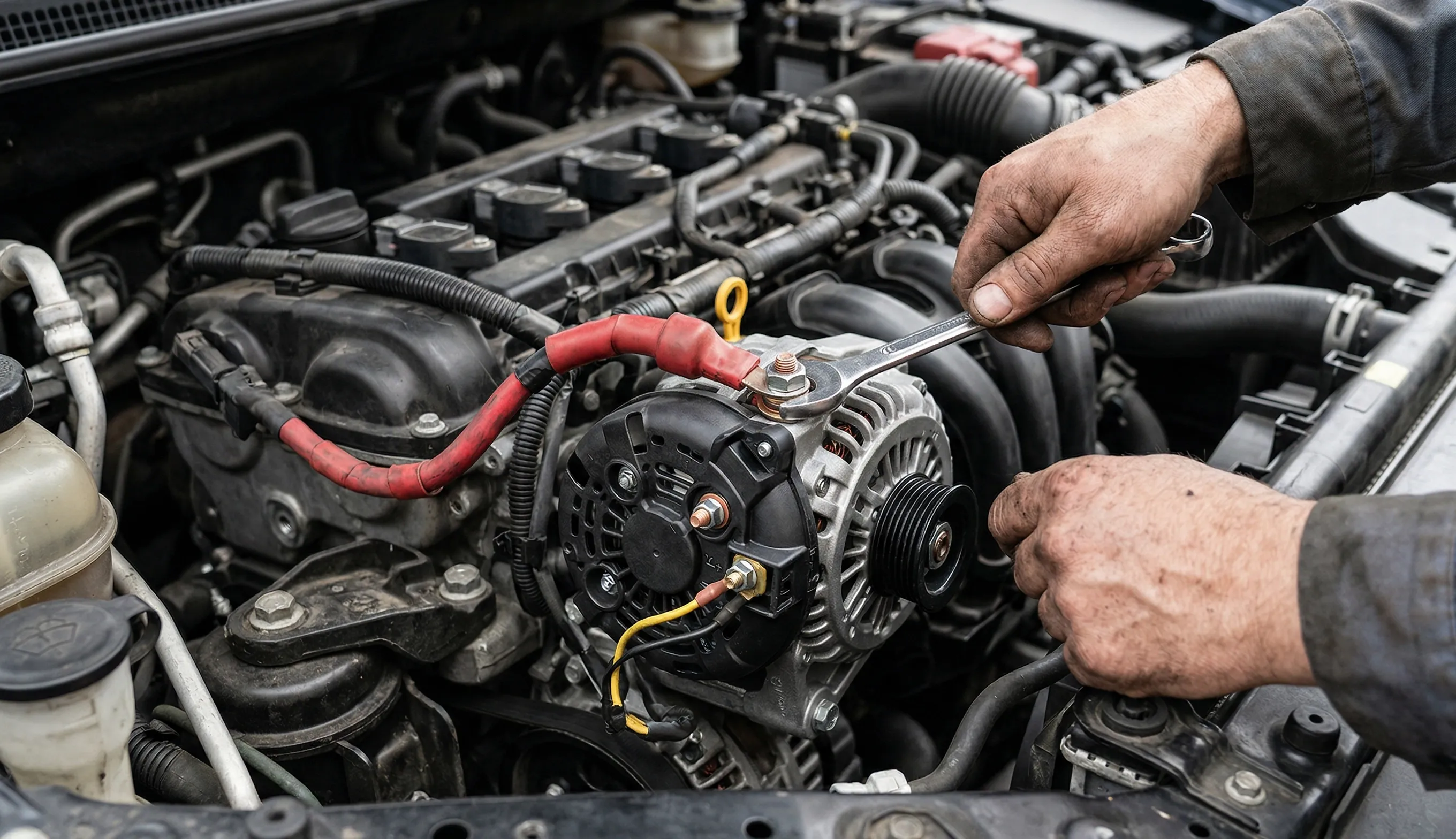

Signification des marquages B+, D+, L et W
La borne B+ est le gros boulon relié directement à la batterie pour le courant de charge. C’est ici que passe toute la puissance. Ne confondez pas avec la borne W. Cette dernière envoie le signal de rotation au compte-tours moteur.
B+ : Courant de charge (puissance).
W : Signal compte-tours.
D+/L : Excitation de l’aimant et voyant batterie.
Abordez ensuite les bornes D+ et L. Elles servent à l’excitation de l’aimant interne. Sans ce petit courant, l’alternateur reste inerte. C’est aussi ce qui éteint votre voyant de batterie.
Précautions électriques et débranchement de la batterie
La règle d’or est simple. Débranchez toujours la cosse négative en premier. Cela évite un arc électrique si votre clé touche la carrosserie. C’est une question de sécurité élémentaire.
Débranchez la cosse négative en premier pour éviter les arcs électriques. Écartez bien les câbles pour prévenir tout contact accidentel avec la carrosserie.
Écartez bien les câbles pour éviter un contact accidentel. Un court-circuit peut détruire l’électronique de bord instantanément.
Travaillez avec des outils propres. Protégez vos yeux.
Méthode pour identifier une borne sans étiquetage
Si les étiquettes ont disparu, regardez la taille des tiges filetées. Le plus gros diamètre est presque toujours le B+. Les petites fiches servent aux signaux de commande.
Testez la continuité avec le boîtier métallique. La carcasse de l’alternateur sert de masse. C’est un repère fiable.
Observez la couleur des fils d’origine. Prenez une photo.
Schémas de câblage pour réussir le branchement de l’alternateur
Une fois les bornes identifiées, il s’agit de relier les points sans transformer votre faisceau.
Câblage standard d’un modèle à trois fils
Le montage classique utilise trois connexions distinctes. Le gros câble part vers le positif de la batterie. Un fil de détection mesure la tension réelle du circuit. Le dernier active l’excitation via le contacteur à clé. C’est le système le plus stable.
Vérifiez bien le serrage des écrous. Une cosse mal fixée provoque des arcs. Cela peut faire fondre le plastique du régulateur. Soyez précis dans vos gestes.
Différences entre montage à un fil et trois fils
L’alternateur « un fil » est très prisé en restauration. Il s’auto-excite dès qu’il atteint un certain régime moteur. C’est simple mais moins précis pour la régulation fine. Vous perdez souvent l’usage du voyant au tableau de bord.
Simple, auto-excitation au régime, idéal restauration, pas de voyant.
Régulation stable, mesure tension réelle, excitation via contact, idéal véhicules modernes.
Le modèle à trois fils reste supérieur pour les véhicules modernes. Il compense mieux les chutes de tension. Choisissez selon l’usage de votre voiture.
Passage d’une dynamo à un alternateur moderne
Passer à l’alternateur impose de supprimer l’ancien régulateur externe. Les modèles récents intègrent déjà cette fonction. Il faut ponter certains fils du faisceau d’origine. Attention à la section des câbles qui doit encaisser plus d’ampères.
Pensez à réinitialiser votre système électrique si nécessaire. Cette étape garantit une gestion optimale de la charge. Vérifiez toujours la qualité de vos masses.
Rôle de l’excitation et impact de la section des câbles
Le branchement physique est fait, mais pour que la magie opère, il faut comprendre ce qui réveille l’alternateur et comment le courant circule sans perte.
Fonctionnement du fil d’excitation pour l’amorçage
Sans excitation, l’alternateur est juste une masse de métal inutile. Un courant faible doit traverser le rotor pour créer le magnétisme. Ce signal vient souvent de l’ampoule du tableau de bord.
Si cette ampoule grille, la charge peut ne jamais démarrer. Testez la continuité de ce fil de régulation. Un simple multimètre suffit pour vérifier si le 12V arrive bien. C’est une panne bête mais très fréquente sur les anciennes.
- Ampoule de tableau de bord grillée
- Fil de commande coupé ou oxydé
- Régulateur interne défaillant
- Mauvaise masse du bloc moteur
Influence de la section et de l’oxydation sur la charge
Un câble trop fin chauffe et résiste au passage du courant. Vous perdez de précieux volts avant même d’atteindre la batterie. Utilisez du cuivre de forte section pour la puissance.
L’oxydation est l’ennemi invisible de votre circuit de charge. Des cosses vertes ou ternes empêchent un bon contact. Nettoyez les surfaces avec une brosse métallique. Appliquez un peu de graisse cuivrée pour stopper la corrosion durablement.
Pensez à nettoyer les composants de votre moteur régulièrement. Une inspection visuelle des câbles permet d’anticiper les chutes de tension. Un serrage ferme est aussi garant de longévité.
Diagnostic des pannes et tests de charge au multimètre
Tout est en place, il ne reste plus qu’à vérifier si votre travail porte ses fruits avec quelques mesures simples.

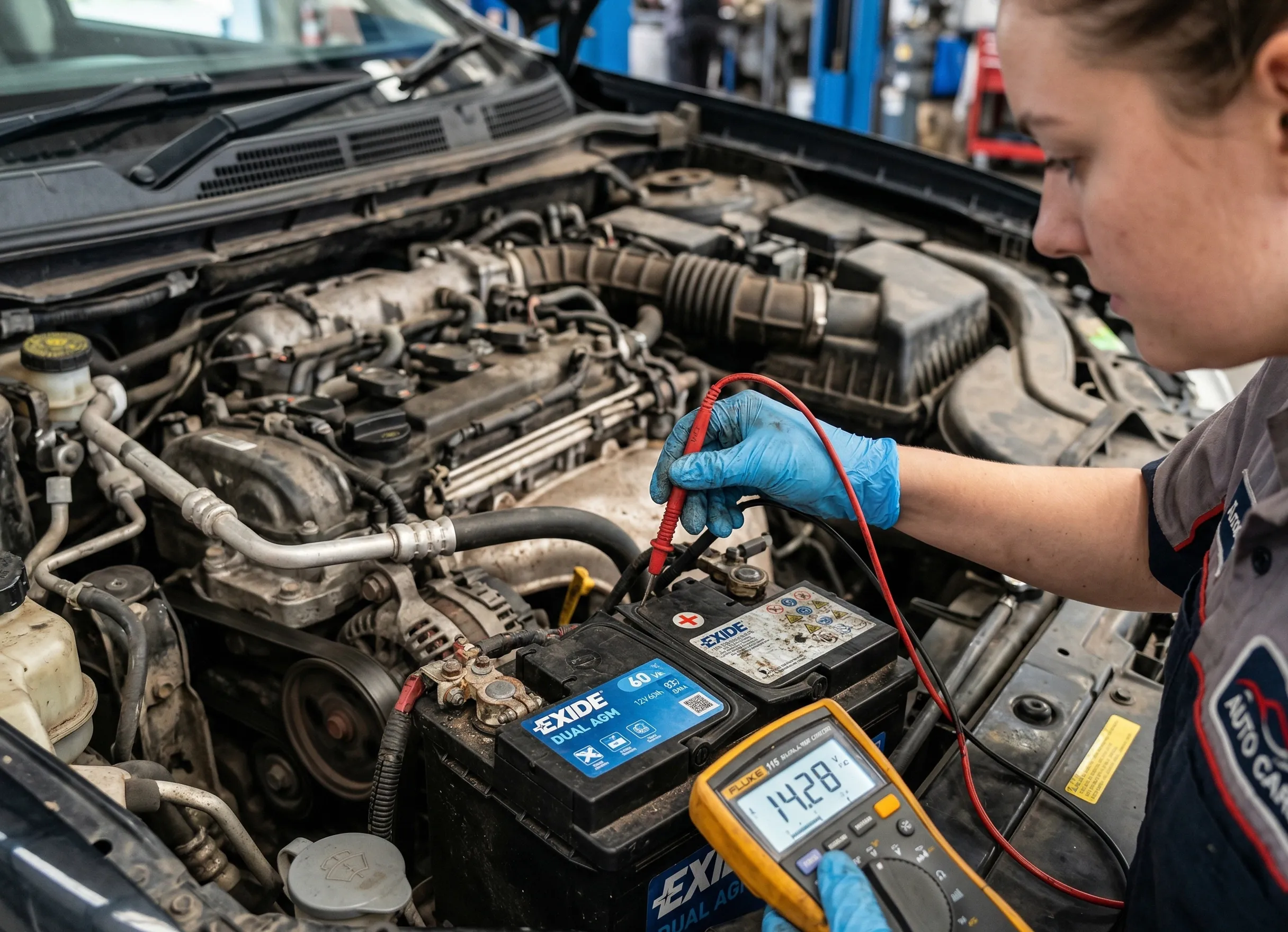

Mesure de la tension de charge en fonctionnement
Réglez votre multimètre sur 20V continu. Posez les pointes sur les bornes de la batterie, moteur tournant. Vous devriez lire entre 13,8 et 14,4 volts environ.
Si la valeur reste bloquée à 12,6V, l’alternateur ne produit rien. Un pont de diodes HS est souvent le coupable. À l’inverse, une tension dépassant 15V indique un régulateur défaillant. Cela peut faire bouillir votre batterie rapidement.
| Symptôme | Cause probable | Action recommandée |
|---|---|---|
| Tension faible | Courroie détendue | Resserrer ou changer la courroie |
| Tension trop haute | Régulateur mort | Remplacer le régulateur |
| Voyant allumé | Fil d’excitation coupé | Vérifier le câblage D+ |
| Bruit suspect | Roulements usés | Remplacer l’alternateur |
Analyse des symptômes liés à un mauvais branchement
Une batterie qui se vide en une nuit cache souvent une fuite. Un mauvais branchement peut laisser l’excitation active en permanence. Vérifiez que le courant se coupe bien sans contact.
Si le voyant reste allumé malgré une charge correcte, le fil L est peut-être à la masse. Un branchement inversé entre D+ et W peut aussi créer des bugs étranges. Prenez le temps de relire votre schéma de câblage.
Il est utile de comprendre pourquoi votre voiture refuse de partir avant de suspecter l’alternateur. Un simple fil mal serré peut tout bloquer.
Maîtriser le branchement alternateur garantit la longévité de votre batterie et la sécurité de votre électronique de bord. Identifiez précisément les bornes B+ et D+, utilisez des câbles de forte section et vérifiez systématiquement votre tension de charge au multimètre. Agissez dès maintenant pour éviter une panne immobilisante et retrouvez une puissance électrique optimale.
