Comment tester une jauge à carburant pour trouver la panne

25 avril 2026

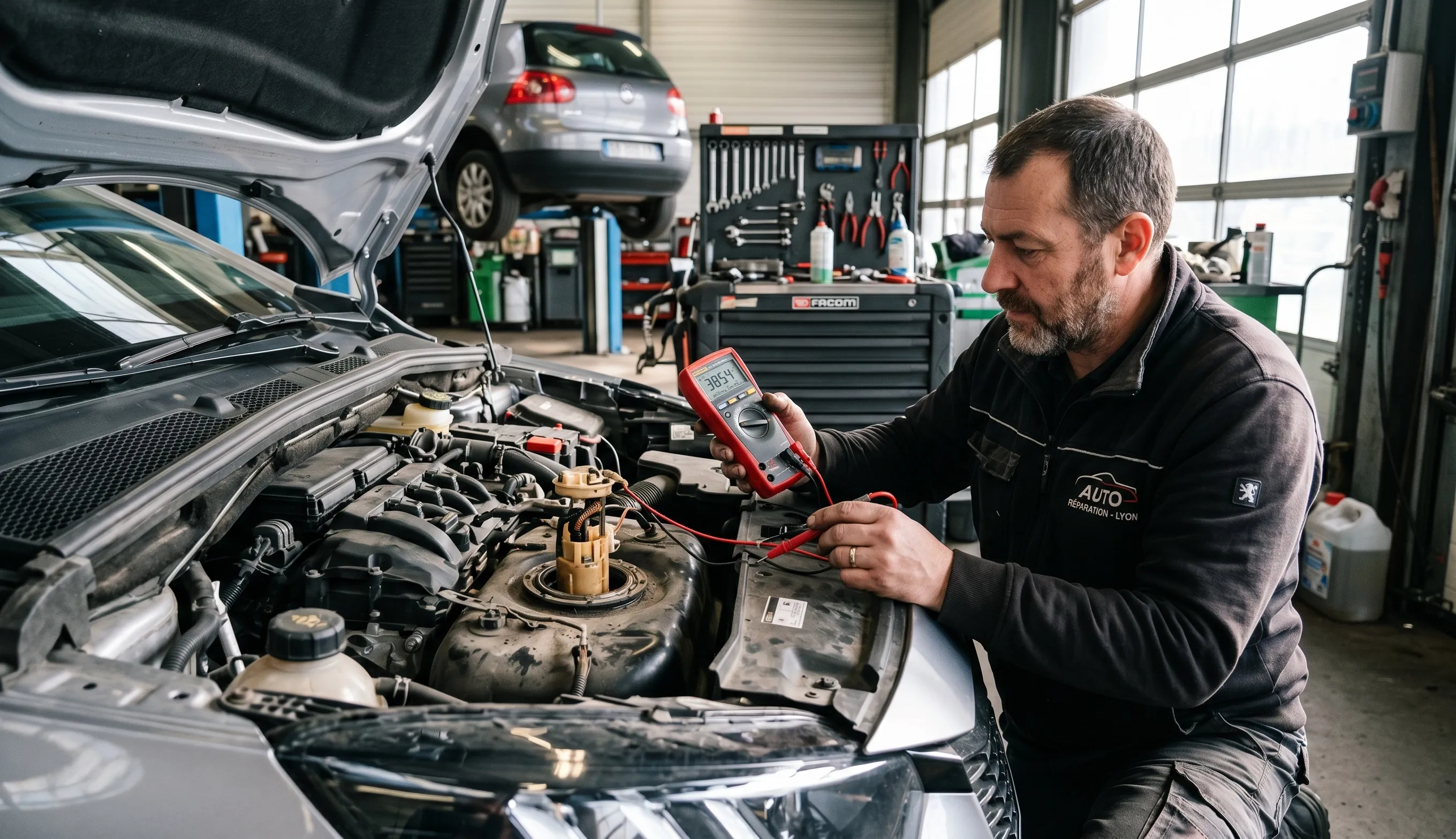

tester une jauge à carburant avec un multimètre dans un garage

L’essentiel à retenir : le diagnostic d’une jauge défaillante repose sur le test du rhéostat au multimètre et la mise à la masse du circuit pour isoler la panne. Cette méthode permet de distinguer un capteur encrassé d’un indicateur de tableau de bord défectueux. Une résistance variant de 10 Ohms (plein) à 280 Ohms (vide) confirme le bon fonctionnement.

Le système de mesure du carburant repose sur un rhéostat situé dans le réservoir qui varie la résistance électrique, généralement entre 10 Ohms pour un plein et plus de 200 Ohms pour un niveau vide, afin de piloter l’aiguille du tableau de bord.

Une aiguille qui reste bloquée sur le maximum ou qui fluctue de manière erratique peut rapidement mener à une panne sèche imprévue. Cet article explique comment savoir si la jauge à carburant fonctionne en utilisant un multimètre pour tester le potentiomètre et isoler un défaut entre le capteur et l’indicateur.

  1. Tester une jauge à carburant : les étapes pour identifier la panne
  2. 3 vérifications de base sur le circuit et les fusibles
  3. Mesure de la résistance du potentiomètre au multimètre
  4. Comment isoler le défaut entre le capteur et l’indicateur ?

Tester une jauge à carburant : les étapes pour identifier la panne

Le diagnostic d’une jauge défaillante repose sur le test du potentiomètre (résistance en Ohms) et la vérification du flotteur. Une aiguille bloquée ou erratique signale souvent un rhéostat encrassé ou un faisceau oxydé, nécessitant une inspection du mécanisme interne.

Pour comprendre l’origine du problème, penchons-nous sur la mécanique interne du réservoir.

Mécanisme interne du flotteur et du potentiomètre

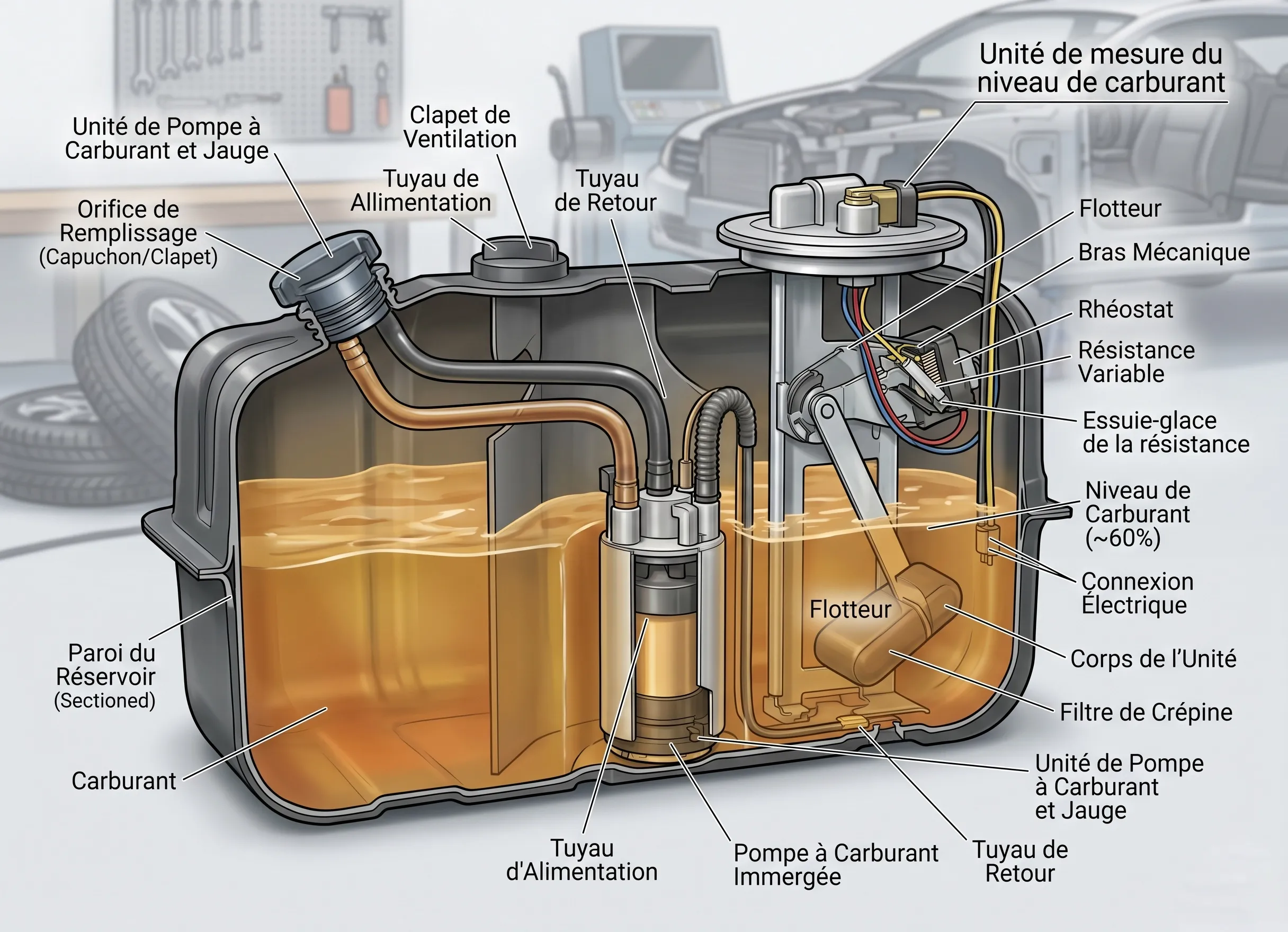

schéma fonctionnement flotteur et rhéostat jauge carburant

Le flotteur est une pièce légère suivant le niveau d’essence. Ce mouvement actionne un bras relié au rhéostat. C’est la base du système.

Le potentiomètre transforme cette position en variation de résistance électrique. Le courant envoyé au tableau change alors. L’aiguille se déplace selon cette intensité.

L’usure des pistes en cuivre fausse souvent ce signal. Le contact devient alors intermittent ou inexistant.

Comment ces défaillances se manifestent-elles concrètement sur votre tableau de bord ?

Symptômes d’un affichage de carburant incohérent

Une aiguille qui chute brutalement est un signe classique. Parfois, elle reste bloquée sur le plein malgré les kilomètres. Cela indique un blocage mécanique ou électrique dangereux.

Attention

Une chute soudaine ou une aiguille bloquée sur le plein peut mener à une panne sèche dangereuse et imprévue.

Des fluctuations rapides en virage trahissent un amortissement défectueux. Le signal n’est plus stable.

Si vous remarquez que votre voyant huile moteur orange s’allume, vérifiez l’ensemble de votre faisceau électrique.

3 vérifications de base sur le circuit et les fusibles

Avant de démonter le réservoir, il faut toujours éliminer les causes électriques simples situées dans l’habitacle ou sous le capot.

Contrôle de l’alimentation et des protections thermiques

Localisez d’abord la boîte à fusibles sous le tableau de bord. Cherchez le symbole de la pompe ou de l’instrumentation. Un filament coupé est immédiatement visible à l’œil nu.

Remplacez tout composant grillé par un modèle identique. Ne surdimensionnez jamais l’ampérage sous peine de dégâts. Testez ensuite si l’affichage revient à la normale après le contact.

Si l’aiguille reste immobile, le souci pourrait être plus profond. Comprendre pourquoi votre voiture ne démarre pas aide parfois à identifier une panne électrique globale.

Examen visuel du faisceau et des connecteurs

Inspectez les câbles qui arrivent au sommet du réservoir. L’humidité provoque souvent une couche de vert-de-gris sur les broches. Nettoyez ces contacts avec un spray spécifique pour l’électronique. Vérifiez aussi qu’aucun fil n’est pincé ou dénudé sous le châssis.

Tirez légèrement sur les fils pour tester leur solidité. Une cosse lâche coupe le signal de manière aléatoire. La continuité doit être parfaite jusqu’au tableau de bord.

Signes de défaillance visuelle
  • Traces de brûlure sur les fiches
  • Présence de corrosion blanche
  • Fils sectionnés par des rongeurs

Une mauvaise masse empêche souvent de comment savoir si la jauge à carburant fonctionne réellement. Vérifiez donc la fixation du réservoir au châssis.

Mesure de la résistance du potentiomètre au multimètre

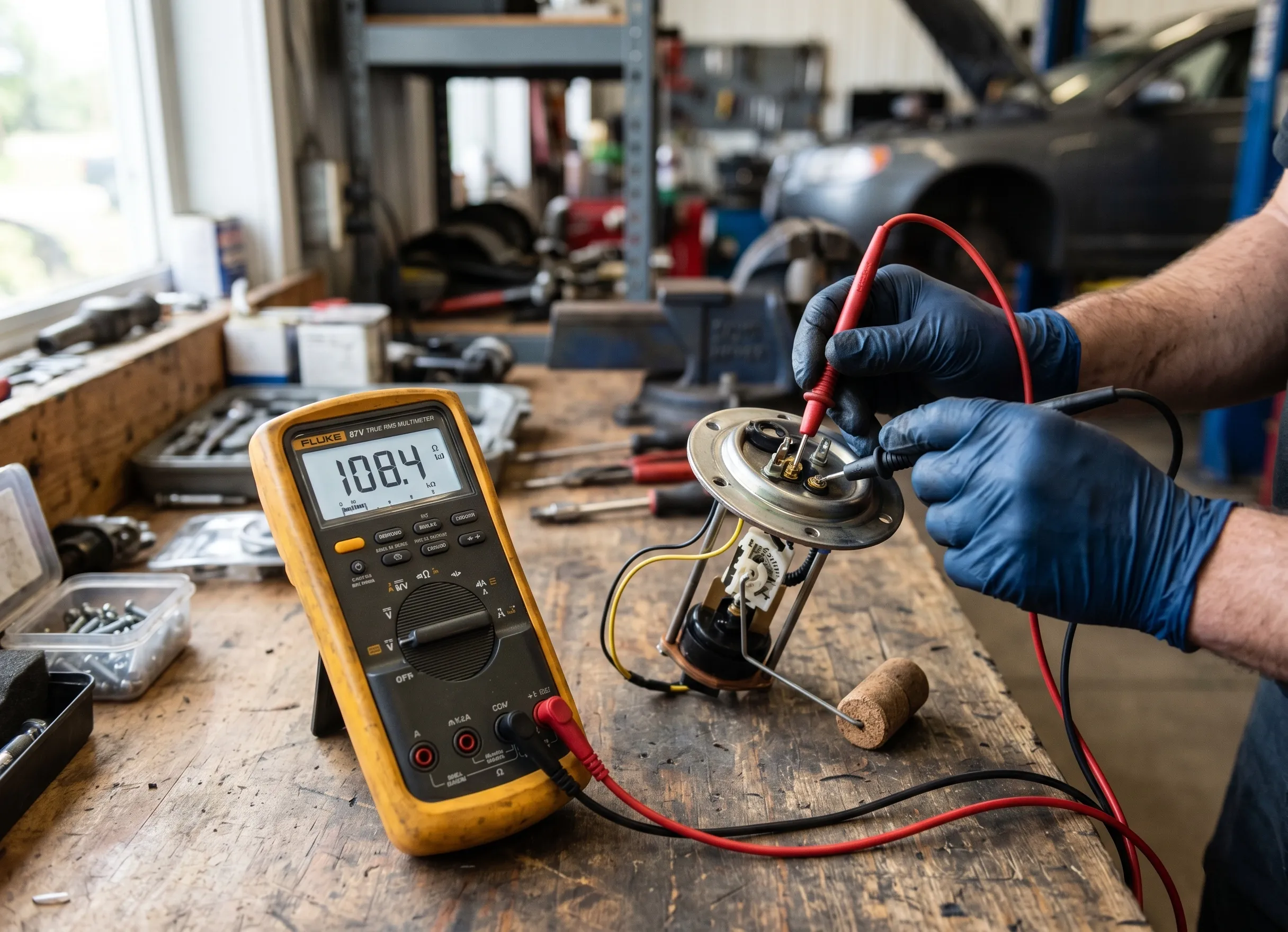

mesure résistance jauge carburant au multimètre ohms

Une fois le câblage validé, la mesure directe de la résistance permet de confirmer si le capteur interne est encore fonctionnel.

Configuration de l’appareil et prise de contact

Réglez votre multimètre sur le mode Ohmmètre, calibre 200 ou 2000 Ohms. Éteignez impérativement le contact du véhicule. Débranchez la prise principale arrivant sur l’unité de jauge.

Posez les pointes de touche sur les deux bornes de sortie du capteur. Assurez-vous que le contact est franc et stable. Ne touchez pas les pointes avec vos doigts pour ne pas fausser la mesure. Notez précisément la valeur qui s’affiche à l’écran.

État du réservoir Résistance type (Ohms) Interprétation
Réservoir plein 10 à 30 Ohms Fonctionnement normal
Réservoir vide 70 à 300 Ohms Fonctionnement normal
Valeur 0 0 Ohm Court-circuit
Valeur infinie (1 ou OL) Infinie Circuit ouvert / Fil coupé

Interprétation des valeurs ohmiques relevées

Une résistance de 0 Ohm indique souvent un court-circuit interne. À l’inverse, une valeur infinie signifie que le circuit est coupé. Le curseur ne touche plus la piste.

Pour un réservoir vide, la résistance est généralement élevée, autour de 250 Ohms. En faisant le plein, elle doit descendre vers 10 ou 30 Ohms. Si la valeur reste fixe malgré le niveau, le flotteur est coincé. Secouez doucement la voiture pour vérifier.

Cette vérification est aussi utile que de savoir si l’on risque de rouler avec trop d’huile moteur. Un diagnostic précis évite des remplacements de pièces inutiles et coûteux. Soyez toujours attentif aux variations.

Comment isoler le défaut entre le capteur et l’indicateur ?

Si les mesures au multimètre semblent correctes mais que l’affichage reste muet, il faut tester l’indicateur du tableau de bord lui-même.

Test de l’aiguille par mise à la masse forcée

Débranchez le connecteur de la jauge. Reliez la borne du signal à une masse métallique saine. Mettez brièvement le contact pour observer l’aiguille.

Si l’aiguille monte au maximum, le récepteur et le câblage fonctionnent parfaitement. Le problème vient alors exclusivement du capteur interne. Si rien ne bouge, l’indicateur ou le faisceau est en cause. Ce test est très efficace.

Soyez prudent avec les vapeurs d’essence. Évitez toute étincelle près de l’ouverture.

Avantages
  • Diagnostic rapide du faisceau
  • Simple et sans outils
Risques
  • Vapeurs inflammables

Entretien du rhéostat et vérification du flotteur

Sortez l’ensemble pompe-jauge du réservoir. Nettoyez la piste du rhéostat avec un coton-tige imbibé d’alcool. Éliminez les dépôts de vernis du vieux carburant.

Vérifiez que le flotteur n’est pas percé. Un flotteur qui coule indique toujours un niveau vide. Remplacez-le si du liquide a pénétré à l’intérieur.

  • Nettoyage au nettoyant contact
  • Vérification du ressort
  • Test de flottabilité

Comme on l’a vu, la précision de votre comment savoir si la jauge à carburant fonctionne dépend souvent de la propreté des contacts mobiles.

Tester le potentiomètre au multimètre et vérifier la mobilité du flotteur permettent d’isoler rapidement une panne électrique ou mécanique. Pour confirmer si le système de mesure de niveau d’essence est opérationnel, effectuez une mise à la masse du signal. Agissez dès maintenant pour retrouver un affichage fiable et rouler en toute sérénité.
