Une bobine d’allumage saine sur un moteur essence doit impérativement afficher une résistance primaire comprise entre 0,5 et 5 Ohms pour garantir un démarrage fiable. Pourtant, une mesure correcte au repos ne suffit pas toujours à assurer le bon fonctionnement du système sous charge thermique.
Vous constatez des ratés à mi-régime ou des calages inattendus qui perturbent votre conduite ? Je vais vous aider à diagnostiquer précisément votre matériel en vous expliquant comment tester une bobine d’allumage moteur 4 temps avec un multimètre pour lever toute incertitude technique.
- Comment tester une bobine d’allumage avec un multimètre ?
- Procédure de mesure des enroulements primaire et secondaire
- 3 signes révélateurs d’une bobine d’allumage défectueuse
- Diagnostic des pannes d’allumage intermittentes à chaud
- Maintenance et validation du système d’allumage
Comment tester une bobine d’allumage avec un multimètre ?
Une bobine d’allumage saine affiche une résistance primaire entre 0,5 et 5 Ohms et secondaire entre 6 000 et 30 000 Ohms. Un test au multimètre numérique, moteur froid et batterie débranchée, confirme immédiatement toute défaillance interne avant d’entamer les mesures de sécurité spécifiques.
Cette procédure technique nécessite une rigueur absolue pour obtenir un diagnostic fiable sur votre moteur essence.
Préparation du matériel et sécurité du technicien
Enfilez vos gants isolants et des lunettes de protection. L’allumage génère des tensions dangereuses. Coupez impérativement le contact et débranchez la borne négative de votre batterie pour éviter tout arc.
Portez des gants isolants et des lunettes de protection. Assurez-vous que le moteur est froid pour éviter les brûlures et les lectures de résistance faussées. Débranchez la borne négative de la batterie.
Sortez votre multimètre numérique et réglez-le sur la fonction ohmmètre. Munissez-vous également de clés à douille pour retirer les caches. Le moteur doit être totalement froid au toucher. Une température élevée fausserait vos mesures de résistance interne.
Gardez un chiffon propre à portée de main. Nettoyez les zones de contact pour assurer une lecture précise des valeurs.
Localisation précise du composant sur le moteur
Suivez le fil de bougie pour trouver la bobine. Sur les moteurs modernes, elle est souvent fixée directement sur la culasse, en tête de chaque bougie (bobine crayon), ou regroupée dans un bloc d’allumage.
Retirez les vis de maintien des caches protecteurs en plastique. Dégagez l’espace pour voir clairement les bornes de connexion. Repérez bien le connecteur d’alimentation basse tension et la sortie haute tension.
Identifiez précisément le fil qui part vers la bougie. Notez la position des fils avant de les débrancher. Cette étape évite toute erreur lors du remontage final de votre système.

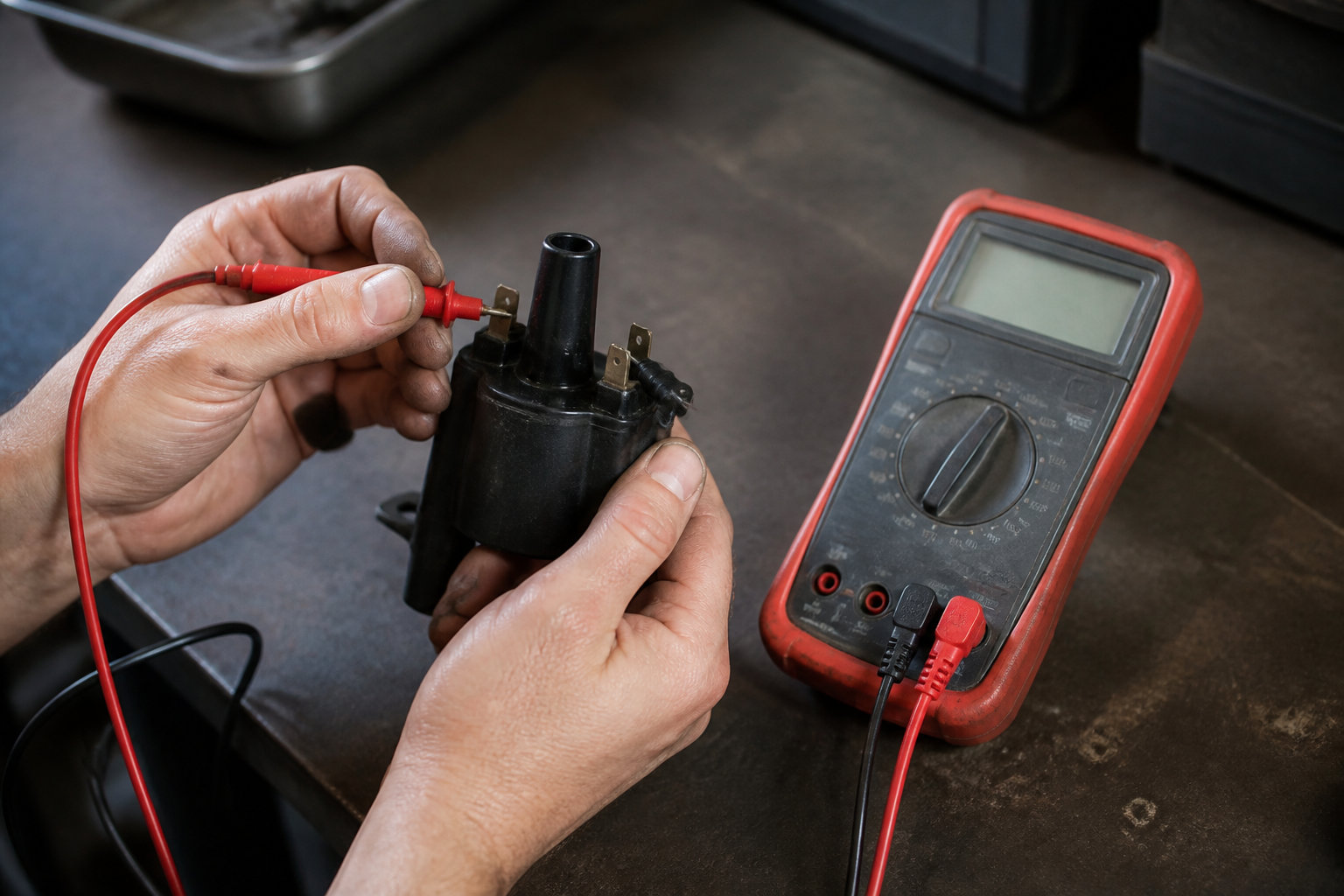

Configuration de l’ohmmètre pour les mesures
Tournez le sélecteur du multimètre sur le plus petit calibre ohmique. Généralement, la position 200 Ohms est idéale. Touchez les deux pointes entre elles pour vérifier que l’appareil affiche zéro.
Si votre voiture ne démarre pas, ce test est décisif. Comprendre pourquoi votre voiture ne démarre pas passe souvent par l’analyse de ce circuit d’allumage.
Déconnectez totalement la bobine du faisceau électrique du véhicule. Cette isolation est cruciale pour ne pas mesurer la résistance du circuit global. Vous êtes maintenant prêt pour les tests de continuité.
| Circuit | Valeur attendue |
|---|---|
| Enroulement Primaire | 0,5 à 5 Ω |
| Enroulement Secondaire | 6 000 à 30 000 Ω |
Procédure de mesure des enroulements primaire et secondaire
Une fois l’appareil configuré, vous devez passer aux tests physiques des circuits internes pour valider l’état du cuivre.

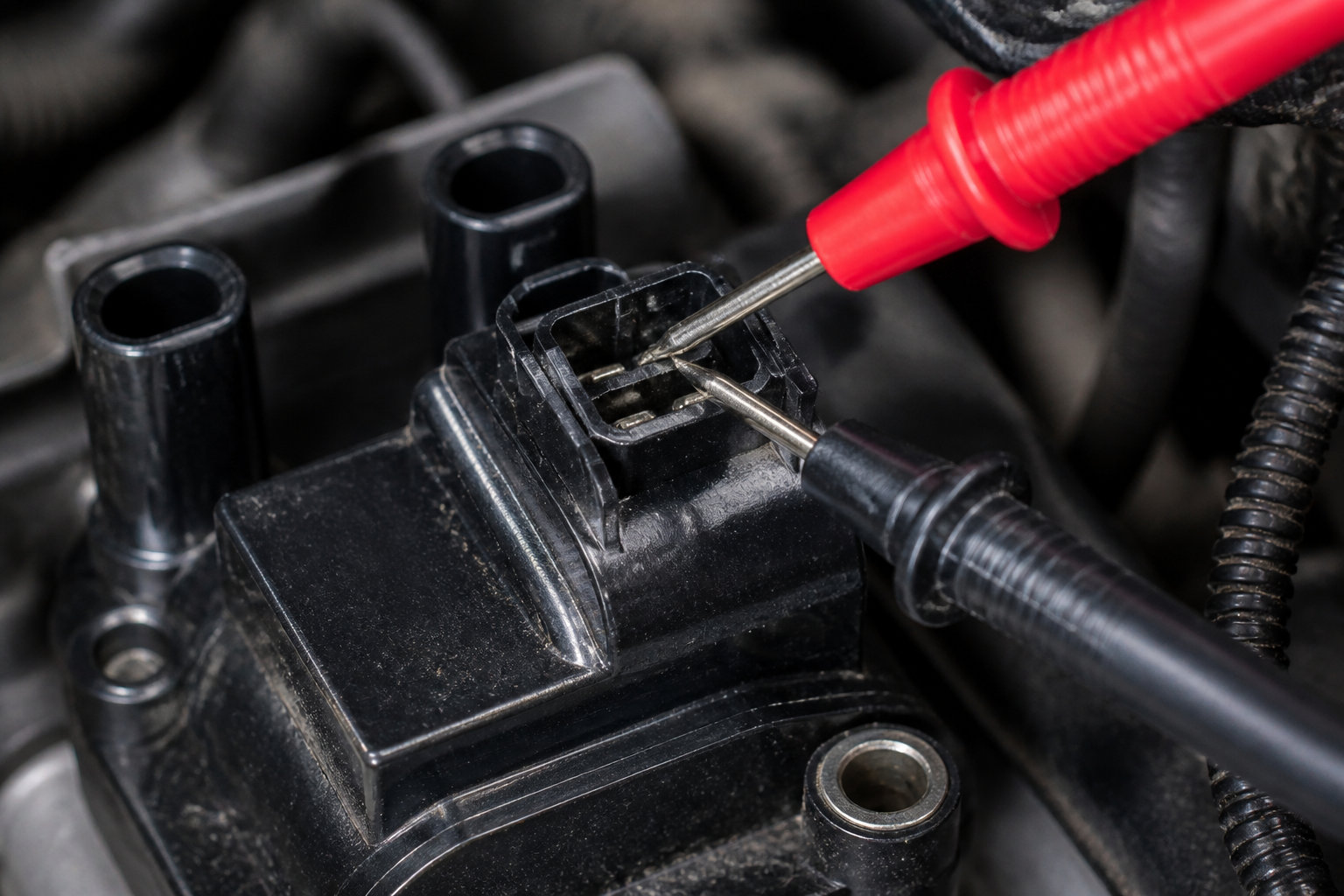

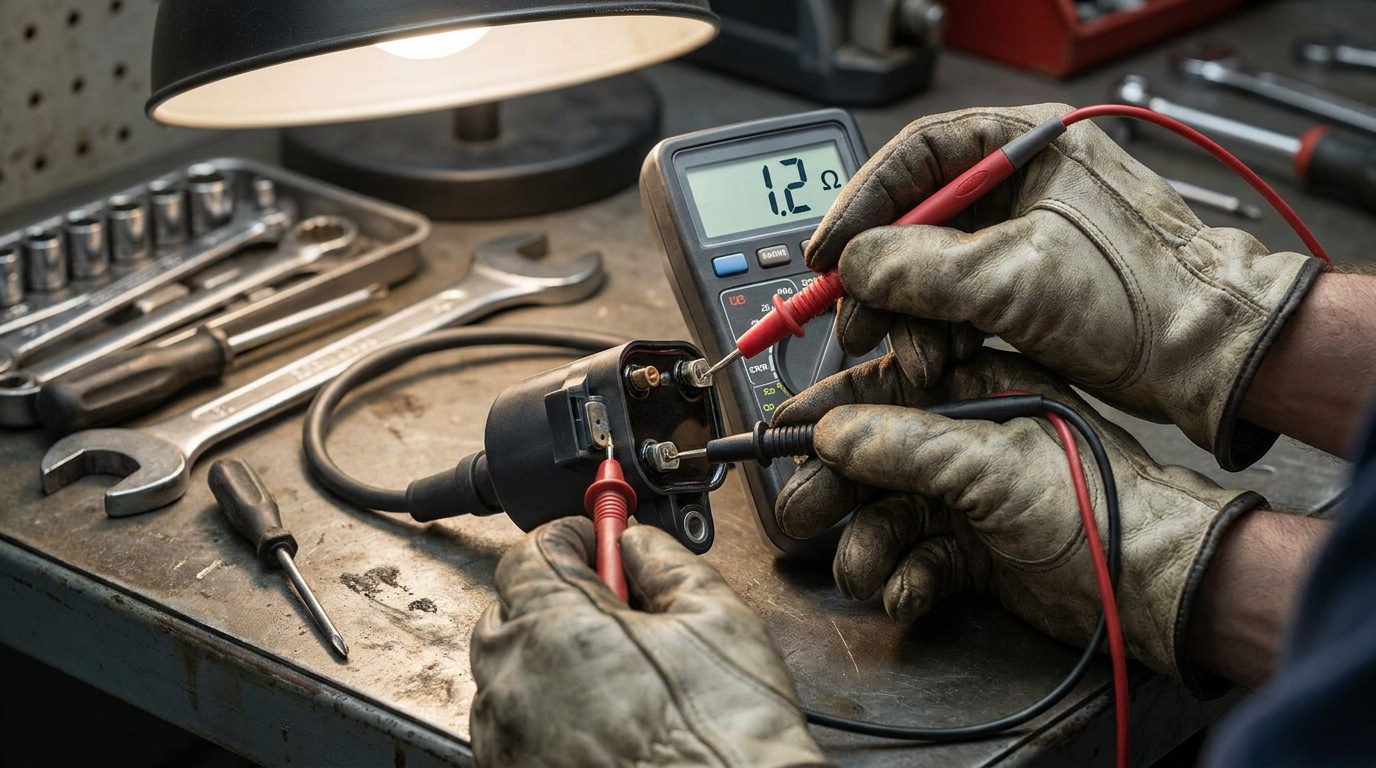

Contrôle de la résistance du circuit primaire
Posez les pointes de touche sur les deux petites bornes d’entrée. C’est ici que le courant de 12V arrive habituellement. La lecture doit se stabiliser rapidement sur votre écran. Ne touchez pas les pointes avec vos doigts durant la mesure.
Une valeur normale oscille entre 0,5 et 5 Ohms selon les modèles. Si l’écran affiche « 1 » ou « OL », le circuit est coupé. Un fil de cuivre interne est probablement rompu définitivement.
Une valeur nulle indique un court-circuit franc. Dans les deux cas, la bobine est hors d’usage et doit être remplacée.
Vérification de la haute tension sur le circuit secondaire
Réglez votre multimètre sur un calibre plus élevé, environ 20 000 Ohms. Placez une pointe sur la sortie haute tension. Mettez l’autre pointe sur la borne d’entrée basse tension.
La résistance attendue se situe entre 6 000 et 30 000 Ohms selon le modèle. Un chiffre trop bas révèle un isolant interne brûlé. À l’inverse, une résistance infinie confirme une bobine totalement grillée.
| Type d’enroulement | Bornes de test | Valeur standard | Diagnostic panne |
|---|---|---|---|
| Primaire | Bornes d’entrée basse tension | 0,5 à 5 Ohms | OL (coupé) ou 0 (court-circuit) |
| Secondaire | Sortie HT et borne d’entrée | 6 000 à 30 000 Ohms | Infini ou valeur trop faible |
Interprétation des valeurs en Ohms selon le modèle
Les valeurs exactes varient d’un moteur à l’autre. Vérifiez toujours les données spécifiques de votre revue technique. Un écart de 10 % par rapport à la valeur constructeur peut déjà signaler une fatigue du composant.
Un court-circuit partiel réduit la puissance de l’étincelle. Le moteur tournera, mais de façon instable. Comparez vos résultats avec une pièce neuve si vous avez un doute persistant.
Un mauvais test entraîne des dépenses inutiles : validez toujours votre diagnostic avant de commander une pièce de remplacement.
3 signes révélateurs d’une bobine d’allumage défectueuse
Au-delà des chiffres, votre véhicule exprime sa souffrance par des comportements routiers très spécifiques qu’il faut savoir décoder.
Analyse des ratés et des pertes de puissance
Vous ressentez des secousses lors des fortes accélérations. La bobine ne fournit plus assez d’énergie sous pression. Le mélange air-carburant ne s’enflamme pas correctement dans la chambre de combustion.
Le manque de couple devient flagrant en montée. Votre moteur semble s’étouffer sans raison apparente. Une bobine faible peine à maintenir un arc électrique constant. Observez si le phénomène s’aggrave quand vous sollicitez fortement l’accélérateur.
Ces ratés endommagent votre pot catalytique à long terme. Ne laissez pas ce problème traîner inutilement.
Problèmes de démarrage et calages intempestifs
Le démarreur tourne mais le moteur refuse de partir. Votre batterie est pourtant en pleine forme. C’est souvent le signe que l’étincelle initiale est trop faible ou absente.
Le véhicule cale brusquement au feu rouge. Le régime de ralenti devient instable et oscillant. Ces coupures nettes indiquent une rupture intermittente du flux électrique dans l’allumage.
Identification des dommages physiques et visuels
Inspectez minutieusement le corps en résine de la pièce. Cherchez des micro-fissures ou des craquelures de surface. La chaleur extrême finit par briser l’étanchéité du boîtier protecteur.
- Traces de brûlures noires
- Dépôts de corrosion blanche sur les bornes
- Odeur de plastique brûlé
- Faisceau craquelé
Vérifiez l’état d’oxydation des connecteurs métalliques. Un contact vert-de-gris empêche le passage du courant. Nettoyez les bornes avant de conclure à une panne fatale du composant.
Diagnostic des pannes d’allumage intermittentes à chaud
Parfois, le test au garage ne révèle rien car le problème ne surgit qu’après plusieurs kilomètres de route.
Pourquoi la bobine flanche-t-elle avec la température ?
La chaleur provoque la dilatation naturelle des fils de cuivre. Un bobinage déjà fatigué peut alors se rompre physiquement. Le contact électrique se perd uniquement lorsque le moteur est très chaud.
Ces pannes apparaissent souvent après dix minutes d’utilisation intensive. Le moteur s’arrête net et refuse de redémarrer immédiatement. Il faut attendre le refroidissement complet pour retrouver de l’allumage. C’est le symptôme typique d’une rupture de continuité liée aux cycles thermiques.
Ce phénomène est frustrant car il est invisible à froid. Testez la bobine immédiatement après une panne.
Test de l’étincelle à la bougie
Dévissez la bougie et rebranchez-la sur son capuchon. Posez le culot fileté contre une partie métallique du bloc moteur. Demandez à un assistant de lancer brièvement le démarreur.
Sur un moteur à injection, faire tourner le démarreur bougie sortie envoie du carburant non brûlé dans le cylindre et l’échappement, ce qui peut endommager le catalyseur. Privilégiez un testeur d’étincelle dédié, ou débranchez les injecteurs avant l’essai.
Observez la couleur de l’arc électrique produit. Une étincelle bleue et vive indique un allumage puissant. Si l’arc est jaune ou faiblard, votre bobine ne génère plus assez de tension.
Une absence totale d’étincelle confirme le diagnostic de panne. Pensez toutefois à écarter les autres causes possibles, comme un capteur défaillant ou un problème d’alimentation.
Vérification de l’intégrité du faisceau et des câbles
Inspectez le câble haute tension sur toute sa longueur. Cherchez des traces de frottement ou des coupures dans l’isolant. Une fuite de courant vers la masse annule l’étincelle à la bougie.
Testez la résistance du capuchon de bougie avec votre ohmmètre. Il contient souvent une résistance antiparasite interne. Si la valeur est infinie, changez simplement le câble ou le capuchon.
Vérifiez le fil de masse relié au bloc moteur. Une mauvaise mise à la terre perturbe tout le cycle électrique. Assurez-vous que la fixation est propre et bien serrée.

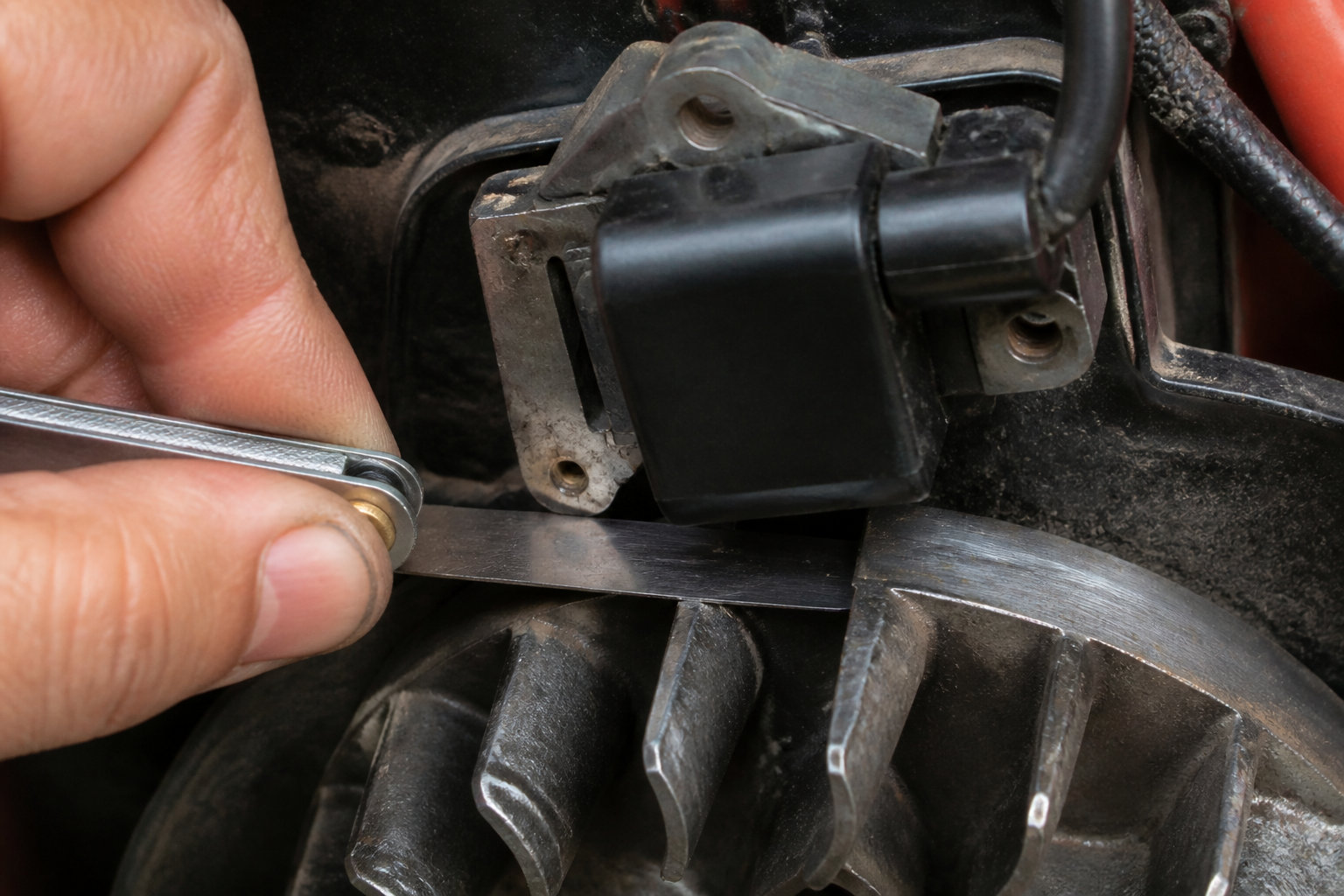

Maintenance et validation du système d’allumage
Une fois le diagnostic posé ou la pièce changée, un contrôle minutieux garantit la longévité de votre intervention.
Entretien des bougies pour prolonger la durée de vie
Vérifiez l’écartement des électrodes préconisé par le constructeur et remplacez les bougies usées. Une bougie fatiguée demande un effort supplémentaire à la bobine d’allumage.
Cette surcharge électrique finit par griller les enroulements internes prématurément. Changez vos bougies selon le calendrier d’entretien recommandé. C’est une assurance peu coûteuse pour votre système électrique.
Éviter le cumul de résistances dans le circuit
Le système d’allumage a besoin d’un équilibre précis pour délivrer une étincelle puissante. Cumuler une bougie résistive (type « R ») et un capuchon antiparasite lui aussi résistif double la résistance totale et affaiblit l’arc électrique.
Conservez donc une seule source de résistance dans le circuit : soit une bougie résistive avec capuchon simple, soit l’inverse. Ce montage suffit à limiter les interférences tout en préservant l’énergie d’allumage.
Remplacement de la pièce et tests de validation
Installez la nouvelle bobine sur ses supports d’origine. Respectez scrupuleusement le couple de serrage indiqué pour éviter les vibrations. Rebranchez soigneusement tous les connecteurs et le câble haute tension.
Effectuez un essai dynamique sur route pour confirmer la réparation. Vérifiez que les ratés ont totalement disparu à haut régime. Le moteur doit retrouver sa souplesse et sa réactivité initiale.
Il est important de noter que la validation finale passe par ces points :
- Vérification du ralenti
- Test de montée en régime
- Contrôle visuel final
- Serrage des cosses batterie
Valider la résistance de vos enroulements primaire et secondaire avec un multimètre permet de confirmer l’état de votre système. En cas de valeurs anormales, remplacez rapidement le composant pour protéger votre moteur et retrouver une puissance optimale. Maîtriser comment tester une bobine d’allumage moteur 4 temps assure la longévité de votre mécanique.
FAQ
Comment savoir si une bobine d’allumage est défectueuse sur un moteur 4 temps ?
Plusieurs signes caractéristiques peuvent vous alerter sur l’état de votre bobine. Vous pourriez constater des difficultés de démarrage, un ralenti instable ou des ratés d’allumage, particulièrement à mi-régime. Une perte de puissance notable, une surconsommation de carburant ou l’apparition de fumée noire à l’échappement sont également des symptômes fréquents d’un composant en fin de vie.
Dans certains cas, le voyant moteur s’allume sur votre tableau de bord. Si vous ressentez des secousses ou si votre moteur cale brusquement lors des phases d’accélération, il est fort probable que la bobine ne parvienne plus à transformer efficacement le courant pour créer l’étincelle nécessaire à la combustion.
Quelles sont les valeurs de résistance normales pour une bobine d’allumage ?
Pour confirmer un diagnostic, vous devez mesurer la résistance des enroulements à l’aide d’un multimètre. Pour le circuit primaire, la valeur standard se situe généralement entre 0,5 et 5 Ohms. Une mesure proche de zéro indique un court-circuit, tandis qu’une valeur infinie (affichant « OL ») révèle une rupture du fil interne.
Concernant le circuit secondaire, la résistance est beaucoup plus élevée en raison de la haute tension produite. Les valeurs attendues oscillent habituellement entre 6 000 et 30 000 Ohms, mais elles varient selon les modèles. Reportez-vous à la revue technique de votre véhicule : si vos relevés sont significativement en dehors de la plage constructeur, la bobine est considérée comme défectueuse.
Comment tester l’étincelle d’allumage sans utiliser d’instruments de mesure ?
Si vous ne disposez pas d’un multimètre, vous pouvez effectuer un test visuel rapide. Après avoir retiré la bougie et l’avoir rebranchée sur son capuchon, posez son culot fileté contre une partie métallique du bloc moteur. En lançant le démarreur, vous devriez observer une étincelle bleue et franche. Sur un moteur à injection, privilégiez un testeur d’étincelle dédié pour ne pas envoyer de carburant non brûlé dans le catalyseur.
Soyez prudent lors de cette manipulation : utilisez impérativement des outils isolés et des gants de protection. Les tensions générées sont extrêmement élevées et peuvent provoquer des décharges dangereuses si les consignes de sécurité ne sont pas rigoureusement respectées.
Pourquoi est-il déconseillé de cumuler des résistances dans le circuit d’allumage ?
Le système d’allumage nécessite un équilibre précis pour garantir une étincelle puissante. Si vous utilisez simultanément une bougie avec résistance (type « R ») et un capuchon antiparasite intégrant lui aussi une résistance, la résistance totale est doublée (atteignant parfois 10 kOhms). Ce cumul affaiblit l’intensité de l’arc électrique, ce qui peut nuire au démarrage et aux performances à bas régime.
Il est donc recommandé de n’avoir qu’une seule source de résistance dans votre circuit. Soit vous optez pour une bougie résistive avec un capuchon simple, soit l’inverse. Ce montage unique suffit amplement à limiter les interférences électromagnétiques tout en conservant une énergie d’allumage optimale pour votre moteur 4 temps.
Quelles sont les causes principales d’une panne de bobine ?
La défaillance d’une bobine peut être provoquée par des bougies d’allumage usées ou encrassées qui forcent le composant à travailler davantage. La surchauffe, liée à des conditions d’utilisation intensives ou à un manque de flux d’air, dégrade également les isolants internes. Enfin, des fuites de fluides comme l’huile moteur ou l’humidité peuvent engendrer des courts-circuits fatals.
L’usure du faisceau électrique et des connexions oxydées contribue aussi à la détérioration prématurée du système. Pour prolonger la durée de vie de votre bobine, veillez à entretenir régulièrement vos bougies et à vérifier l’état de propreté des câbles haute tension.
